Kinietiška kokybė

Sugalvojau per ebay įsigyti LED matricų. Užmačiau pas vieną 8x8 3mm red LED matricas (10vnt. už kelis eurus) ir užsisakiau.

Po kurio laiko gavau siuntinį ir nusprendžiau patikrinti ar viskas veikia normaliai. Kaip turbūt ir reikėjo tikėtis, normaliai niekas neveikė - pin'ai išdėstyti bilekaip, visų pikselių įjungt nepavyko. Iškart parašiau pardavėjui popiktį laišką, kam šis mane bando apgauti. Vakare gaunu atsakymą, kad nori pamatyt fotografijas. Pasidariau porą foto, parašiau porą sakinių apie tai, kaip diodai turi būt jungiami matricose ir išsiunčiau laišką.

Kitą dieną gavau atsakymą, kad aceit "ups netyčia". Sako nu bet gerai, pakeisim mes tau jas, o kad sutaupyt tau vargo, neprašysim net tu blogų atsiųst atgal. Šaunu. Dar kitą dieną gavau patvirtinimą, kad siunčiamas repleismentas ir pradėjau mąstyt ką čia su tom blogom reiks daryt. Kažkaip kilo mintis pabandyt paanalizuot tą jų pin-out. Po kažkur 10 minučių su 3 voltų elementu, lapu popieriaus bei tušinuku supratau, kad visgi įmanoma matricas panaudoti. Štai jungčių išdėstymas:

LDM1388HOA / NLB1388HOA

Kažkaip net nebesitikiu, kad toks, kurios dabar keliauja pas mane bus padarytos standartiškai. Kaip nors išsiversiu ir su tokiom..

UPDATE:
7 segmentų displėjaus išėjimai:

Gairės: eBay, Elektronika

Kaip gaminom analoginius filtrus

Šiandien yra paskutinė pavasario trimestro diena. Turbūt įdomiausias dalykas, kurį darėm šį trimestrą - filtro dizainas. Filtras ne kažkokius tepalus filtruoja, ir ne cigaretės dūmus, o dažnius.

Kiekvienas studentas galėjo pasirinkti kokį filtrą nori statyti. Aš užmačiau, kad apie Sallen-Key topologiją internete yra šiek tiek informacijos ir ją pasirinkau. Dar galėjau rinktis dažnius bei tipą. Pasirinkau juostinį (bandpass) filtrą su 50-100Hz intervalu, nes įsivaizdavau kaip jungsiu jį prie sub'o :D

Sekantis žingsnis buvo lygčių sprendimas. Nelabai man jis patiko. Reikėjo išspręsti tokią vat lygtį:

Po įvairių prielaidų beliko surasti tik rezistorių santykius. Taip iki galo ir nesupratau visų principų.

Po to sekė įdomesnė dalis – darbas su eagle. Schematiką susidėlioti buvo lengva, mano meniniai sugebėjimai pasireiškė kuriant plokštės takelių išdėstymą:

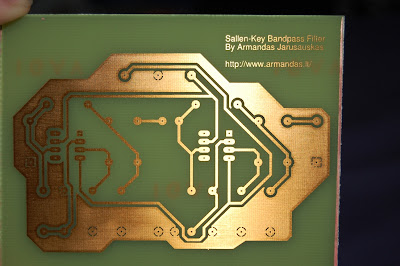

Šį meno kūrinį atsispausdinau ant skaidrės ir atidaviau technikams. Šie buvo labai malonūs ir leido stebėti procedūrą. Visas procesas yra panašus kaip aprašyta pas circuit. Technologoja gal šiek tiek mandresnė, ko pasekoje plokštė buvo baigta per 10-15 minučių.

Pagaminta plokštė

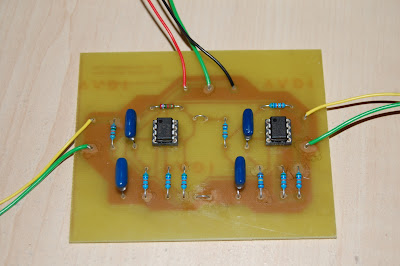

Beliko viską sulituoti:

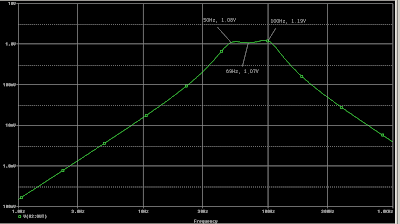

Bei ištestuoti. Testavom su osciloskopu, bet mano ranka pieštas atsakas (frequency response) neatrodo įspūdingai. Vietoj to įdedu kompiuterinės simuliacijos rezultatus:

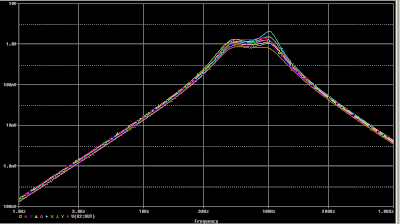

Monte Carlo analizė rodo kokio nuokrypio galima tikėtis jei visų komponentų reikšmės kistų penkiais procetais (5% tolerance).
